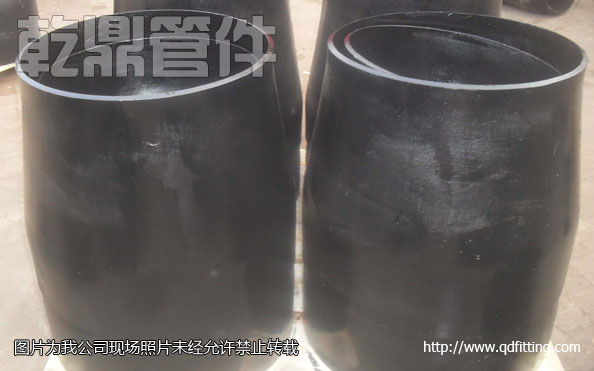

碳鋼大小頭顧名思義使用的材質為碳鋼,主要代表有有20#、Q235、Q345、16Mn等。用于兩種不同管徑的管道之間的連接。按照形狀的不同,分為同心大小頭和偏心大小頭兩種。同心很好理解就是管的兩端的圓的中心點在同一條直線上稱之為同心大小頭,反之則為偏心大小頭。
主要的執行標準
化工部標準(HG/T5010-1958,HG/T20592-2009
機械部標準(JB/T81-1959,JB/T74-1994)
石化部標準(SH3406-1996)
國家標準(GB/T9112-2000)
大小頭的展開弧長計算方式
為方便計算,設大頭圓弧的半徑為RD,展開的角度為α,小頭圓弧的半徑為RX,(R1—R2)=(ΔR),L為大小頭側 面投影的長度。
有(RD—RX)=L=[(H)^2+(ΔR)^2]^(0.5)
RD=(R1×L)÷(ΔR),
RX=(R2×L)÷(ΔR),
展開的角度為α=[180×(ΔR)]÷(L×π), 單位是度。
異心大小頭要根據鈑金圖紙展開。
同心大小頭,設大頭半徑為R1,小頭半徑為R2,高為H
